Трубы стальные, стальные оцинкованные в полиэтиленовой и оцинкованной трубе-оболочке
ТРУБА СТАЛЬНАЯ |
dy, мм |
d, мм |
S, мм |
ГОСТ на трубу стальную |
Защитная труба-оболочка |
L,, мм |
L1, м |
Расчетная масса 1 метра изделия, кг |
Dп.ц, мм |
Sп, мм |
S*ц, мм |
П |
Ц |
25 |
32* |
3.0 |
8731
8733 |
110 |
2.5 |
0.55 |
150 |
6.0 |
3.16 |
4.89 |
32 |
38* |
3.0 |
110 |
2.5 |
0.55 |
150 |
6.0 |
3.90 |
5.16 |
40 |
45* |
3.0 |
110 |
2.5 |
0.55 |
150 |
6.0 |
4.50 |
5.46 |
50 |
57 |
3.0 |
10704 |
125 |
2.5 |
0.55 |
150 |
10.0 |
6.70 |
7.87 |
65 |
76 |
3.0 |
140 |
3.0 |
0.55 |
150 |
10.0 |
8.60 |
9.72 |
80 |
89 |
4.0 |
160 |
3.0 |
0.55 |
150 |
10.0 |
11.10 |
12.43 |
100 |
108** |
4.0 |
200 |
3.2 |
0.55 |
150 |
10.0 |
14.25 |
16.97 |
100 |
114 |
4.0 |
200 |
3.2 |
0.55 |
150 |
11.5 |
14.76 |
17.48 |
125 |
133 |
4.0 |
225 |
3.5 |
0.55 |
150 |
11.5 |
18.20 |
20.34 |
150 |
159 |
4.5 |
250 |
3.9 |
0.55 |
150 |
11.5 |
23.20 |
25.65 |
200 |
219 |
6.0 |
315 |
4.9 |
0.55 |
150 |
11.5 |
41.20 |
42.50 |
250 |
273 |
7.0 |
400 |
6.3 |
0.70 |
210 |
11.5 |
60.00 |
54.74 |
300 |
325 |
7.0 |
450 |
7.0 |
0.70 |
210 |
11.5 |
78.00 |
64.37 |
350 |
377 |
7.0 |
500 |
7.8 |
0.70 |
210 |
11.5 |
98.50 |
82.96 |
400 |
426 |
7.0 |
560 |
8.8 |
0.70 |
210 |
11.5 |
102.80 |
94.43 |
500 |
530 |
7.0 |
20295 |
710 |
11.1 |
0.70 |
210 |
11.5 |
132.70 |
121.50 |
600 |
630 |
8.0 |
800 |
12.5 |
1.00 |
210 |
11.5 |
173.40 |
157.50 |
700 |
720 |
8.0 |
900 |
14.0 |
1.00 |
210 |
11.5 |
195.10 |
190.00 |
800 |
820 |
9.0 |
1000 |
15.6 |
1.00 |
210 |
11.5 |
260.50 |
243.80 |
900 |
920 |
9.0 |
1100 |
17.6 |
1.00 |
210 |
11.5 |
293.00 |
275.80 |
1000 |
1020 |
10.0 |
1200 |
19.6 |
1.00 |
210 |
11.5 |
352.70 |
334.50 |
|
|
|
|
L1 - рекомендованная длина стальных и стальных оцинкованных труб;
* - допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;
- изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 х1,5 длиной 8м.
Код изделия: Труба Ст |
X |
x |
X |
-1-ППУ- |
X |
- |
X |
Пример: Труба Ст 1020х10.0-1-ППУ-ОЦ-ЗМКв |
Тип защитной
трубы-оболочки |
Код |
|
Полиэтиленовая труба-оболочка |
ПЭ |
|
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) |
ОЦ |

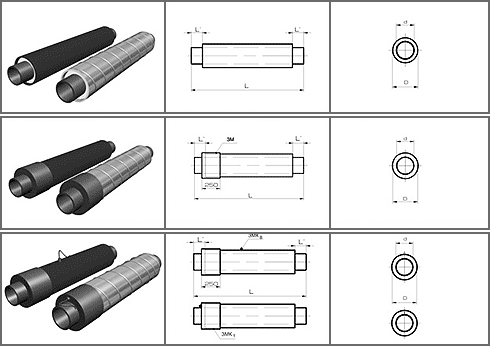

Тип исполнения вывода
кабеля СОДК |
|
ЗМКв |
|
ЗМКвп |
ЗМКт |
ЗМ |
ТРУБА ОЦИНКОВАННАЯ |
dy, мм |
d, мм |
S, мм |
ГОСТ на трубу стальную |
Защитная труба-оболочка |
L,, мм |
L1, м |
Расчетная масса 1 метра изделия, кг |
Dп.ц, мм |
Sп, мм |
S*ц, мм |
П |
Ц |
25 |
33.5 |
3.2 |
3262 |
110 |
2.5 |
0.55 |
150 |
6.0 |
4.06 |
5.79 |
32 |
42.3 |
3.2 |
110 |
2.5 |
0.55 |
150 |
6.0 |
4.72 |
6.45 |
40 |
48.0 |
3.5 |
125 |
2.5 |
0.55 |
150 |
6.0 |
5.44 |
7.17 |
50 |
60.0 |
3.5 |
125 |
2.5 |
0.55 |
150 |
6.0 |
6.76
|
8.73 |
65 |
75.5 |
4.0 |
140 |
3.0 |
0.55 |
150 |
6.0 |
9.37 |
11.37 |
80 |
88.5 |
4.0 |
160 |
3.0 |
0.55 |
150 |
6.0 |
11.12 |
13.40 |
100 |
114.0 |
4.5 |
200 |
3.2 |
0.55 |
150 |
6.0 |
16.06 |
18.78 |
125 |
140 |
4.5 |
225 |
3.5 |
0.55 |
150 |
6.0 |
19.75 |
22.54 |
150 |
165.0 |
4.5 |
250 |
3.9 |
0.55 |
150 |
6.0 |
23.45 |
26.18 |
|
|
|
|
Код изделия: Труба Ц |
X |
x |
X |
-1-ППУ- |
X |
- |
X |
Пример: Труба Ц 165.0х4.5-1-ППУ-ПЭ-ЗМ |
Тип защитной
трубы-оболочки |
Код |
|
Полиэтиленовая труба-оболочка |
ПЭ |
|
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) |
ОЦ |
Тип исполнения вывода
кабеля СОДК |
|
ЗМКв |
|
ЗМКвп |
ЗМКт |
ЗМ |
