ТРУБА СТАЛЬНАЯ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dy, мм | d, мм | S, мм | ГОСТ на трубу стальную | Защитная труба-оболочка | d1, мм | dy Кр | D1, мм | H, мм | Расчетная масса 1 метра изделия, кг | L, мм | |||
Dп.ц, мм | Sп, мм | S*ц, мм | П | Ц | |||||||||
25 | 32 | 3.0 | 8731 8733 |
110 | 2.5 | 0.55 | 25 | 20 | 110 | 730 | 5.2 | 7.7 | 1000 |
32 | 38 | 3.0 | 110 | 2.5 | 0.55 | 25 | 20 | 110 | 730 | 6.2 | 8.7 | ||
40 | 45 | 3.0 | 125 | 2.5 | 0.55 | 25 | 20 | 110 | 730 | 6.6 | 9.0 | ||
50 | 57 | 3.0 | 10704 | 125 | 2.5 | 0.55 | 25 | 20 | 110 | 730 | 9.0 | 11.4 | |
65 | 76 | 3.0 | 140 | 3.0 | 0.55 | 25 | 20 | 110 | 730 | 10.9 | 13.2 | ||
80 | 89 | 4.0 | 160 | 3.0 | 0.55 | 25 | 20 | 110 | 730 | 13.4 | 16.0 | ||
100 | 108 | 4.0 | 180 | 3.0 | 0.55 | 25 | 20 | 110 | 730 | 16.6 | 20.5 | ||
100 | 114 | 4.0 | 200 | 3.2 | 0.55 | 25 | 20 | 110 | 730 | 17.1 | 21.0 | ||
125 | 133 | 4.0 | 225 | 3.5 | 0.55 | 25 | 20 | 110 | 730 | 20.5 | 23.9 | ||
150 | 159 | 4.5 | 250 | 3.9 | 0.55 | 25 | 20 | 110 | 730 | 25.5 | 29.2 | ||
200 | 219 | 6.0 | 315 | 4.9 | 0.55 | 32 | 25 | 110 | 980 | 43.9 | 46.4 | ||
250 | 273 | 7.0 | 400 | 5.6 | 0.70 | 32 | 25 | 110 | 980 | 62.7 | 58.7 | 1500 |
|
300 | 325 | 7.0 | 450 | 5.6 | 0.70 | 32 | 25 | 110 | 980 | 80.7 | 66.3 | ||
350 | 377 | 7.0 | 500 | 6.2 | 0.70 | 38 | 32 | 110 | 1010 | 102.0 | 67.3 | ||
400 | 426 | 7.0 | 560 | 7.0 | 0.70 | 38 | 32 | 110 | 1010 | 106.3 | 96.6 | ||
500 | 530 | 7.0 | 20295 | 710 | 8.9 | 0.70 | 45 | 40 | 125 | 1010 | 136.9 | 126.3 | |
600 | 630 | 8.0 | 800 | 10.0 | 1.00 | 45 | 40 | 125 | 1260 | 177.6 | 162.3 | ||
700 | 720 | 8.0 | 900 | 11.2 | 1.00 | 45 | 40 | 125 | 1260 | 199.3 | 194.6 | 2000 |
|
800 | 820 | 9.0 | 1000 | 12.4 | 1.00 | 57 | 50 | 125 | 1300 | 266.5 | 250.6 | ||
900 | 920 | 10.0 | 1100 | 13.8 | 1.00 | 57 | 50 | 125 | 1300 | 299.0 | 282.6 | ||
1000 | 1020 | 11.0 | 1200 | 14.9 | 1.00 | 57 | 50 | 125 | 1300 | 358.7 | 341.3 | ||

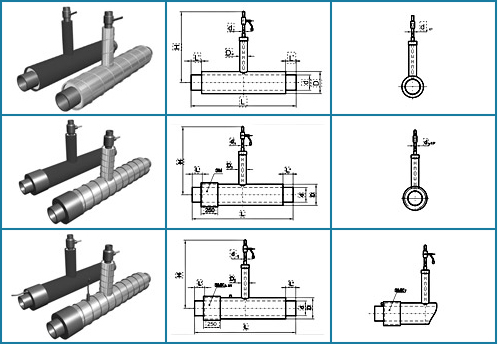

Код изделия: Тройник с шаровым краном воздушника Ст |
X | x | X | -1-ППУ- | X | - | X |
Пример: Тройник с шаровым краном воздушника Ст 1020х57-1-ППУ-ОЦ-ЗМКв |
Тип защитной трубы-оболочки |
Код | |
---|---|---|
Полиэтиленовая труба-оболочка | ПЭ | |
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
Тип исполнения вывода кабеля СОДК |
|
---|---|
ЗМКв | |
ЗМКвп | |
ЗМКт | |
ЗМ |
ТРУБА ОЦИНКОВАННАЯ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dy, мм | d, мм | S, мм | ГОСТ на трубу стальную | Защитная труба-оболочка | dy Кр | d1, мм | D1, мм | H, мм | Расчетная масса 1 метра изделия, кг | L, мм | |||
Dп.ц, мм | Sп, мм | S*ц, мм | П | Ц | |||||||||
25 | 33.5 | 3.2 | 3262 | 110 | 2.5 | 0.55 | 20 | 25 | 110 | 730 | 6.4 | 9.3 | 1000 |
32 | 42.3 | 3.2 | 110 | 2.5 | 0.55 | 20 | 25 | 110 | 730 | 7.0 | 10.0 | ||
40 | 48.0 | 3.5 | 125 | 2.5 | 0.55 | 20 | 25 | 110 | 730 | 7.8 | 10.7 | ||
50 | 60.0 | 3.5 | 125 | 2.5 | 0.55 | 20 | 25 | 110 | 730 | 9.1 | 12.3 | ||
65 | 75.5 | 4.0 | 140 | 3.0 | 0.55 | 20 | 25 | 110 | 730 | 11.7 | 14.9 | ||
80 | 88.5 | 4.0 | 160 | 3.0 | 0.55 | 20 | 25 | 110 | 730 | 13.4 | 16.9 | ||
100 | 114 | 4.5 | 200 | 3.2 | 0.55 | 20 | 25 | 110 | 730 | 18.4 | 22.3 | ||
125 | 140.0 | 4.5 | 225 | 3.5 | 0.55 | 25 | 25 | 110 | 730 | 22.1 | 26.1 | ||
150 | 165.0 | 4.5 | 250 | 3.9 | 0.55 | 20 | 25 | 110 | 730 | 25.8 | 29.7 | ||
Код изделия: Тройник с шаровым краном воздушника Ц |
X | x | X | -1-ППУ- | X | - | X |
Пример: Тройник с шаровым краном воздушника Ц 165.0х25-1-ППУ-ПЭ-ЗМ |
Тип защитной трубы-оболочки |
Код | |
---|---|---|
Полиэтиленовая труба-оболочка | ПЭ | |
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
Тип исполнения вывода кабеля СОДК |
|
---|---|
ЗМКв | |
ЗМКвп | |
ЗМКт | |
ЗМ |
