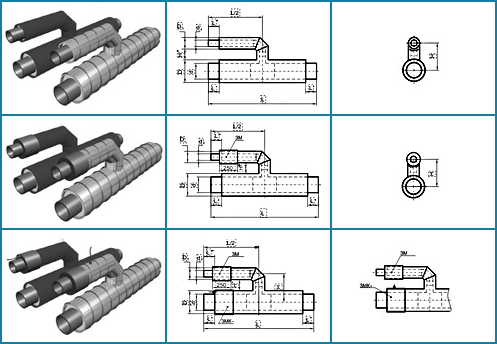

Тройник паралельный стальной, стальной оцинкованный в полиэтиленовой и оцинкованной трубе-оболочке
ТРУБА СТАЛЬНАЯ
  L1, мм 1000 1500 2000 2000 3000 3500
Dп ц 1, мм
110
110
125
125
140
160
180
200
225
250
315
400
450
500
560
710
800
900
1000
1100
1200
L, мм dy, мм d, мм
32
38
45
57
76
89
108
114
133
159
219
273
325
377
426
530
630
720
820
920
1020
1000
 25 32 110 X
32 38 110 X X
40 45 125 X X X
50 57 125 X X X X
65 76 140 X X X X X
80 89 160 X X X X X X
100 108 180 X X X X X X X
100 114 200 X X X X X X X X
125 133 225 X X X X X X X X X
150 159 250 X X X X X X X X X X
1500
 200 219 315 X X X X X X X X X X X
250 273 400 X X X X X X X X X X X X
300 325 450 X X X X X X X X X X X X X
350 377 500 X X X X X X X X X X X X X X
400 426 560 X X X X X X X X X X X X X X X
2000
 500 530 710 X X X X X X X X X X X X X X X X
600 630 800 X X X X X X X X X X X X X X X X X
700 720 900 X X X X X X X X X X X X X X X X X X
2500
 800 820 1000 X X X X X X X X X X X X X X X X X X X
900 920 1100 X X X X X X X X X X X X X X X X X X X X
1000 1020 1200 X X X X X X X X X X X X X X X X X X X X X

* - допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;
Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 х1,5длиной 8м;
Диаметр, толщина стенки и материал приварных патрубков соответствует диаметру, толщине и материалу прямой трубы, толщина стального колена отвода определяется проектом;
Длина металлической заглушки изоляции определяется конструктивно. При заказе равнопроходных тройников c металлической заглушкой изоляции следует уточнять место ее расположения (на основной трубе или на ответвлении);
Расстояние между осями (H) определяется по формуле: H = D / 2 + D1 / 2 + 50 (мм).

Код изделия: Тройник параллельный Ст  X  x  X  -1-ППУ-  X  -  X
Пример: Тройник параллельный Ст 1020х1020-1-ППУ-ОЦ-ЗМКв

Тип защитной
                  трубы-оболочки		 Код
Полиэтиленовая труба-оболочка ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) ОЦ
Тип исполнения вывода
кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ


ТРУБА ОЦИНКОВАННАЯ
  L, мм 1000
Dп ц 1, мм
110
110
125
125
140
160
200
225
250
d1, мм
33.5
42.3
48.0
60.0
75.5
88.5
114
140.0
165.0
dy, мм d, мм
25
32
40
50
65
80
100
125
150

25 33.5 110 X
32 42.3 110 X X
40 48.0 125 X X X
50 60.0 125 X X X X
65 75.5 140 X X X X X
80 88.5 160 X X X X X X
100 114 200 X X X X X X X
125 140.0 225 X X X X X X X X
150 165.0 250 X X X X X X X X X
Диаметр трубопровода ответвления H*, мм
32-114 мм 150
133-159 мм 200
219-377 мм 250
426 мм 290
530 мм 485
630 мм 635
720 мм 680
820 мм 830
920-1020 мм 1120
Расстояние между осями (H) определяется по формуле: H = D / 2 + D1 / 2 + 50 (мм).

Код изделия: Тройник параллельный Ц  X  x  X  -1-ППУ-  X  -  X
Пример: Тройник параллельный Ц 165.0х165.0-1-ППУ-ПЭ-ЗМ

Тип защитной
трубы-оболочки		 Код
Полиэтиленовая труба-оболочка ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) ОЦ
Тип исполнения вывода
кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ
