ТРУБА СТАЛЬНАЯ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dy, мм | d, мм | S, мм |
ГОСТ на трубу сталь |
Защитная труба-оболочка | L, мм | Узел сильфонного компенсатора | Расчетная масса 1 метра изделия, кг | ||||||
Dп.ц, мм | Sп, мм | S*ц, мм | Pn, МПа | D1, ?? | E, мм (осевой ход) | l, мм | П | Ц | |||||
50 | 57 | 3.0 | 10704 | 125 | 2.5 | 0.55 | 1000 |
1.6 |
194 | 70 | 1119 | 47.8 | 48.2 |
65 | 76 | 3.0 | 140 | 3.0 | 0.55 | 219 | 70 | 1119 | 57.4 | 56.2 | |||
80 | 89 | 4.0 | 160 | 3.0 | 0.55 | 219 | 70 | 1129 | 69.9 | 68.7 | |||
100 | 108 | 4.0 | 180 | 3.0 | 0.55 | 273 | 80 | 1150 | 76.3 | 71.8 | |||
100 | 114 | 4.0 | 200 | 3.2 | 0.55 | 273 | 80 | 1150 | 81.8 | 81.1 | |||
125 | 133 | 4.0 | 225 | 3.5 | 0.55 | 299 | 90 | 1181 | 121.0 | 117.4 | |||
150 | 159 | 4.5 | 250 | 3.9 | 0.55 | 325 | 100 | 1197 | 134.4 | 130.7 | |||
200 | 219 | 6.0 | 315 | 4.9 | 0.55 | 2400 |
377 | 140 | 1323 | 188.2 | 190.9 | ||
250 | 273 | 7.0 | 400 | 5.6 | 0.70 | 480 | 160 | 1572 | 210.5 | 209.9 | |||
300 | 325 | 7.0 | 450 | 5.6 | 0.70 | 530 | 180 | 1621 | 386.4 | 357.1 | |||
400 | 426 | 7.0 | 560 | 7.0 | 0.70 | 3000 |
630 | 190 | 1678 | 542.0 | 522.7 | ||
500 | 530 | 7.0 | 20295 | 710 | 8.9 | 0.70 | 820 | 200 | 1702 | 679.7 | 628.8 | ||
600 | 630 | 8.0 | 800 | 10.0 | 1.00 | 920 | 200 | 1715 | 790.0 | 737.7 | |||
700 | 720 | 8.0 | 900 | 11.2 | 1.00 | 1020 | 210 | 1738 | 959.3 | 863.3 | |||
800 | 820 | 9.0 | 1000 | 12.4 | 1.00 | 1120 | 210 | 1766 | 1129.1 | 1033.2 | |||
900 | 920 | 9.0 | 1100 | 13.8 | 1.00 | 1220 | 210 | 1764 | 1281.9 | 1185.9 | |||
1000 | 1020 | 10.0 | 1200 | 14.9 | 1.00 | 1320 | 220 | 1796 | 1586.8 | 1490.0 | |||

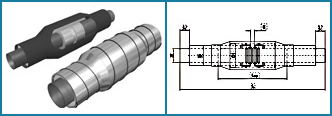

Код изделия: Сильфонное компенсирующее устройство СКУ Ст | X | -1.6- | X | -1-ППУ- | X |
Пример: Сильфонное компенсирующее устройство СКУ Ст 1000-1.6-220-1-ППУ-ОЦ |
Тип защитной трубы-оболочки |
Код | |
---|---|---|
Полиэтиленовая труба-оболочка | ПЭ | |
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
ТРУБА ОЦИНКОВАННАЯ | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
dy, мм | d, мм | S, мм | ГОСТ на трубу сталь -ную |
Защитная труба-оболочка | L, мм | Узел сильфонного компенсатора | Расчетная масса 1 метра изделия, кг | ||||||
Dп.ц, мм | Sп, мм | S*ц, мм | Pn, МПа | D1, ?? | E, мм (осевой ход) | l, мм | П | Ц | |||||
50 | 60.0 | 3.5 | 3262 | 125 | 2.5 | 0.55 | 2000 |
1.6 |
194 | 70 | 1119 | 48.6 | 49.0 |
65 | 75.5 | 4.0 | 140 | 2.5 | 0.55 | 219 | 70 | 1119 | 58.2 | 57.0 | |||
80 | 88.5 | 4.0 | 160 | 3.0 | 0.55 | 219 | 70 | 1129 | 70.7 | 69.5 | |||
100 | 108.0 | 4.0 | 200 | 3.2 | 0.55 | 273 | 80 | 1150 | 77.1 | 72.6 | |||
100 | 114 | 4.5 | 200 | 3.2 | 0.55 | 273 | 80 | 1150 | 82.6 | 81.9 | |||
125 | 140.0 | 4.5 | 225 | 3.5 | 0.55 | 299 | 90 | 1181 | 121.8 | 118.2 | |||
150 | 165.0 | 4.5 | 250 | 3.9 | 0.55 | 325 | 100 | 1197 | 135.2 | 131.5 | |||
Код изделия: Сильфонное компенсирующее устройство СКУ Ц | X | -1.6- | X | -1-ППУ- | X |
Пример: Сильфонное компенсирующее устройство СКУ Ц 150-1.6-100-1-ППУ-ОЦ |
Тип защитной трубы-оболочки |
Код | |
---|---|---|
Полиэтиленовая труба-оболочка | ПЭ | |
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918) | ОЦ |
