Кран шаровый стальной, стальной оцинкованный в полиэтиленовой и оцинкованной трубе-оболочке

ТРУБА СТАЛЬНАЯ
d₁, мм	d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь -ную	Защитная труба-оболочка			L, мм	Высота штока (H), мм				Управ -ление кра -ном	Расчет -ная масса 1 метра изде -лия, кг
d₁, мм	d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь -ную	D_п.ц, мм	S_п, мм	S*_ц, мм	L, мм	H_min	H_ст	H_max	H_оп	Управ -ление кра -ном	П	Ц
125	25	32	3.0	8731 8733	110	2.5	0.55	1500	150	400	3300	1000	Т-образ -ный ключ с голов -кой 32 мм	8	9
125	32	38	3.0		110	2.5	0.55		160	404	2000			9	10
125	40	45	3.0		125	2.5	0.55		175	413	5000			11	12
125	50	57	3.0	10704	125	2.5	0.55		180	420	3500			13	14
125	65	76	3.0		140	3.0	0.55		235	424	3500			17	18
125	80	89	4.0		160	3.0	0.55		245	434	2800			22	23
140	100	114	4.0		200	3.2	0.55		275	453	4500			31	32
140	125	133	4.0		225	3.5	0.55		375	492	3000			41	42
160	150	159	4.5		250	3.9	0.55		410	513	2500			54	55
160	200	219	6.0		315	4.9	0.55		460	537	3000		Пере -носной редук -тор с голов -кой 50/90	93	93
180	250	273	7.0		400	5.6	0.70	2500	549	613	1800			181	179
180	300	325	7.0		450	6.2	0.70	3000	606	664	1100			272	270
250	350	377	7.0		500	7.0	0.70		727	727	1445		Стацио-нарный редук -тор с пневмо-, электро-приводом	328	321
250	400	426	7.0		560	8.9	0.70		789	789	4350			503	494
250	500	530	7.0	20295	710	10.0	0.70		905	905	4000			798	770td>

d1 - диаметр трубы-оболочки указан из расчета диаметра штока для кранов фирмы "Балломакс";

* - допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;

Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 x1,5 длиной 8м;

Управление краном при dy от 25 мм до 150 мм осуществляется Т-образным ключом с головкой 32 мм; при dy от 200 мм до 300 мм переносным редуктором с головкой 50/90; при dy от350 мм до 500 мм стационарным редуктором пневмо, электроприводом.

Код изделия: Кран шаровый Ст	X	-1-ППУ-	X	-	X
Пример: Кран шаровый Ст 500-1-ППУ-ОЦ-ЗМ

Тип защитной трубы-оболочки	Код
Полиэтиленовая труба-оболочка	ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918)	ОЦ

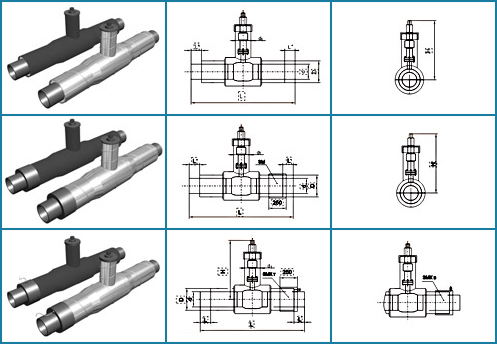

Тип исполнения вывода кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ

ТРУБА ОЦИНКОВАННАЯ
d₁, мм	d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь -ную	Защитная труба-оболочка			L, мм	Высота штока (H), мм				Управ -ление кра -ном	Расчет -ная масса 1 метра изде -лия, кг
d₁, мм	d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь -ную	D_п.ц, мм	S_п, мм	S*_ц, мм	L, мм	H_min	H_ст	H_max	H_оп	Управ -ление кра -ном	П	Ц
125	25	33.5	3.2	3262	110	2.5	0.55	1500	150	400	3300	1000	Т-образ -ный ключ с голов -кой 32 мм	10	12
125	32	42.3	3.2		110	2.5	0.55		160	404	2000			11	13
125	40	48.0	3.5		125	2.5	0.55		175	413	5000			13	15
125	50	60.0	3.5		125	2.5	0.55		180	420	3500			15	18
125	65	75.5	4.0		140	3.0	0.55		235	424	3500			20	24
125	80	88.5	4.0		160	3.0	0.55		245	434	2800			23	28
140	100	114.0	4.5		200	3.2	0.55		275	453	4500			34	40
140	125	140.0	4.5		225	3.5	0.55		375	492	3000			45	53
160	150	165.0	4.5		250	3.9	0.55		410	513	2500			56	65

Код изделия: Кран шаровый Ц	X	-1-ППУ-	X	-	X
Пример: Кран шаровый Ц 150-1-ППУ-ОЦ-ЗМ

Тип защитной трубы-оболочки	Код
Полиэтиленовая труба-оболочка	ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918)	ОЦ

Тип исполнения вывода кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ
