Кран шаровый с воздушником стальной, стальной оцинкованный в полиэтиленовой и оцинкованной трубе-оболочке

ТРУБА СТАЛЬНАЯ
d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь ную	Защитная труба-оболочка			d₁, мм	L₁, мм	L, мм	Высота штока (H), мм				d_y сер вис ного кра на, мм	Рас четная масса изде лия при H_оп, кг
d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь ную	D_п.ц, мм	S_п, мм	S*_ц, мм	d₁, мм	L₁, мм	L, мм	H_min	H_ст	H_max	H_оп	d_y сер вис ного кра на, мм	П	Ц
25	32	3.0	8731 8733	110	2.5	0.55	25	360	1900	150	400	3300	1000	20	15	16
32	38	3.0		110	2.5	0.55	25	360		160	404	2000		20	15	17
40	45	3.0		125	2.5	0.55	25	360		175	413	5000		20	17	19
50	57	3.0	10704	125	2.5	0.55	25	360		180	420	3500		20	20	22
65	76	3.0		140	3.0	0.55	25	360		235	424	3500		20	25	27
80	89	4.0		160	3.0	0.55	25	360		245	434	2800		20	31	33
100	114	4.0		200	3.2	0.55	25	375		275	453	4500		20	42	44
125	133	4.0		225	3.5	0.55	25	375		375	492	3000		20	53	55
150	159	4.5		250	3.9	0.55	25	375		410	513	2500		20	58	70
200	219	6.0		315	4.9	0.55	32	405	2000	460	537	3000		25	118	118
250	273	7.0		400	5.6	0.70	32	535	2300	549	613	1800		25	234	231
300	325	7.0		450	6.2	0.70	32	575	3000	606	664	1100		25	334	329
350	377	7.0		500	7.0	0.70	38	605		727	727	1445		32	416	405
400	426	7.0		560	8.9	0.70	38	650		789	789	4350		32	605	589
500	530	7.0	20295	710	10.0	0.70	45	705		905	905	4000		40	884	847

* - допускается изготовление оцинкованной трубы-оболочки с толщиной стенки от 0,35мм в зависимости от конкретных условий проектирования и технико-экономических обоснований;

Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3 x1,5 длиной 8м;

Управление краном при d_y от 25 мм до 150 мм осуществляется Т-образным ключом с головкой 32 мм; при d_y от 200 мм до 300 мм переносным редуктором с головкой 50/90; при d_y от 350 мм до 500 мм стационарным редуктором пневмо, электроприводом.

Код изделия: Кран шаровый c воздушником Ст	X	-1-ППУ-	X	-	X
Пример: Кран шаровый с воздушником Ст 500-1-ППУ-ОЦ-ЗМ

Тип защитной трубы-оболочки	Код
Полиэтиленовая труба-оболочка	ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918)	ОЦ

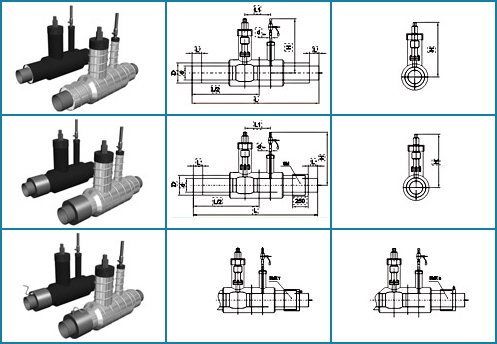

Тип исполнения вывода кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ

ТРУБА ОЦИНКОВАННАЯ
d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь ную	Защитная труба-оболочка			d₁, мм	L₁, мм	L, мм	Высота штока (H), мм				d_y сер вис ного кра на, мм	Рас четная масса изде лия при H_оп, кг
d_y, мм	d, мм	S, мм	ГОСТ на трубу сталь ную	D_п.ц, мм	S_п, мм	S*_ц, мм	d₁, мм	L₁, мм	L, мм	H_min	H_ст	H_max	H_оп	d_y сер вис ного кра на, мм	П	Ц
25	33.5	3.2	3262	110	2.5	0.55	25	360	1900	150	400	3300	1000	20	15	17
32	42.3	3.2		110	2.5			360		160	404	2000			16	18
40	48.0	3.5		125	2.5			360		175	413	5000			18	20
50	60.0	3.5		125	2.5			360		180	420	3500			21	23
65	75.5	4.0		140	3.0			360		235	424	3500			27	29
80	88.5	4.0		160	3.0			360		245	434	2800			31	33
100	114.0	4.5		200	3.2			375		275	453	4500			44	46
125	140.0	4.5		225	3.5			375		375	492	3000			56	58
150	165.0	4.5		250	3.9			375		410	513	2500			69	71

Код изделия: Кран шаровый с воздушником Ц	X	-1-ППУ-	X	-	X
Пример: Кран шаровый с воздушником Ц 150-1-ППУ-ОЦ-ЗМ

Тип защитной трубы-оболочки	Код
Полиэтиленовая труба-оболочка	ПЭ
Спирально-навивная труба-оболочка из тонколистовой оцинкованной стали (по ГОСТ 14918)	ОЦ

Тип исполнения вывода кабеля СОДК
ЗМКв
ЗМКвп
ЗМКт
ЗМ
